Tại Việt Nam các công trình xây dựng mọc lên như nấm, đặc biệt là các toà nhà cao tầng, việc vận chuyển bê tông tươi lên đến những vị trí trên cao rất khó tiếp cận vì vậy cần một thiết bị phù hợp để đảm bảo kịp tiến độ và hạn chế thất thoát bê tông. Đây là một trong những thiết bị rất được ưa chuộng cho công việc này chính là phễu đổ bê tông.
Vậy phễu đổ bê tông là gì? phễu này có cấu tạo như thế nào, cách thức hoạt động ra sao và bạn nên lựa chọn dung tích bao nhiêu mét khối? Hãy cùng Điện Máy Nhất Minh NMT tìm hiểu trong bài viết dưới đây.
Phễu đổ bê tông là gì?
Phễu đổ bê tông là thiết bị chuyên dùng để chứa, vận chuyển và xả bê tông tươi đến vị trí mà bạn cần thi công. Phễu này thường được kết hợp với cẩu tháp hoặc cần cẩu và các thiết bị nâng hạ khác để đưa bê tông tươi từ mặt đất lên cao hoặc tới những khu vực xe bồn khó tiếp cận.
Phễu có phần thân chứa bê tông, có khung chịu lực, có tai cẩu và đóng mở cửa xả. Tùy theo thiết kế phễu còn có lan can hoặc không lan can và có máng xả, nếu bạn không dùng máng thì có ống bạt đổ bê tông.
Phễu được thiết kế đơn giản nhưng hiệu quả, phễu bê tông được dùng cho nhiều công trình như: nhà cao tầng, cầu đường, móng, cột, dầm, sàn và các hạng mục khác.

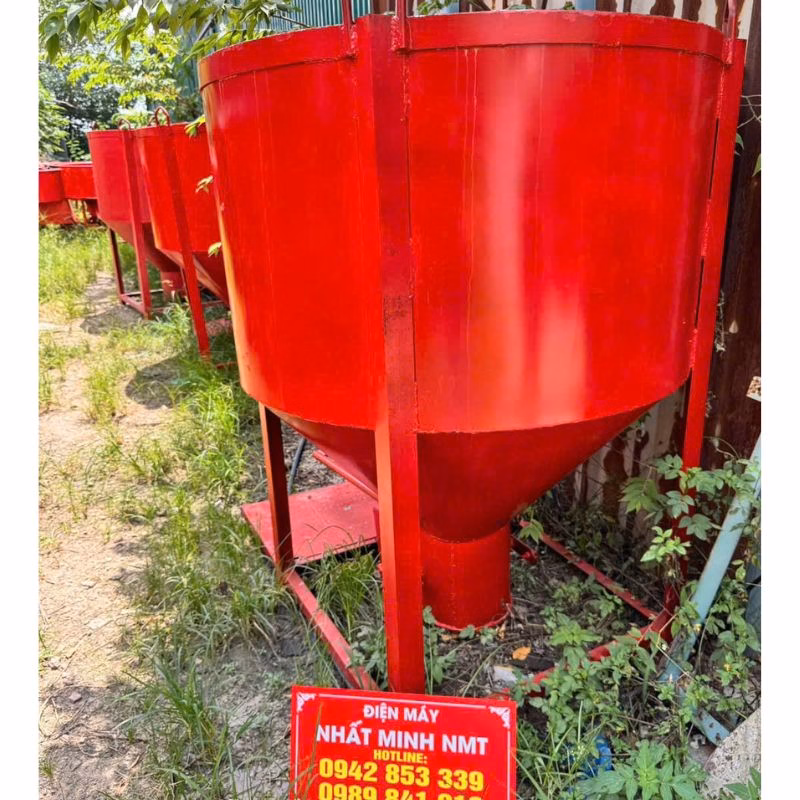

Phễu đổ bê tông là gì?
Cấu tạo của phễu đổ bê tông
Thông thường phễu đổ bê tông thường có các bộ phận sau:
1. Thân phễu chứa bê tông
Đây là phần chứa bê tông tươi trước khi được xả xuống vị trí thi công.
Thân phễu bê tông được chế tạo từ thép/tôn có độ dày phù hợp với từng tải trọng. Phần trên có miệng rộng giúp phễu tiếp nhận bê tông thuận lợi, ngược lại phía dưới được thu nhỏ dần để dẫn bê tông tập trung về cửa xả.
Điện Máy Nhất Minh NMT có sẵn các dung tích phễu 0,6m3, 0,9m3, 1,2m3, 1,5m3, 2m3 hoặc 2.5m3
2. Khung chịu lực
Khung sắt là bộ phận giúp giữ ổn định cho toàn bộ thân phễu.
Khi phễu đựng đầy bê tông, tải trọng có thể rất lớn. Chính vì thế khung phễu cần được chế tạo chắc chắn. Ngoài ra khung còn làm chân đỡ giúp phễu đứng ổn định.
3. Tai cẩu phễu
Tai cẩu là vị trí kết nối phễu với cáp, xích. Tai cẩu này chịu tải trực tiếp trong khi nâng phễu lên nên các mối hàn cần được quan tâm đặc biệt. Lưu ý là bạn không được nâng vượt trọng tải với thiết kế của phễu.
4. Cửa xả bê tông
Cửa xả bê tông nằm phía dưới thân phễu và có chức năng kiểm soát đưa bê tông ra bên ngoài.
Khi phễu đưa đến đúng vị trí thi công, bạn chỉ cần gạt mở cửa để bê tông chảy xuống.
5. Máng xả bê tông
Tuỳ nhu cầu một số loại phễu đổ bê tông có máng được thiết kế thêm máng dẫn ở phía dưới.
Máng giúp điều chỉnh dòng bê tông tới vị trí cần đổ, rất hữu ích tại những chỗ cần kiểm soát hướng xả hoặc những nơi phễu không thể tiếp cận sát nơi đổ.
6. Ống bạt dẫn bê tông
Ống bạt đổ bê tông có thể được lắp tại cửa xả để dẫn bê tông xuống vị trí thấp hơn.
Ống bạt rất hữu ích khi đổ bê tông cột, vách hoặc các vị trí cần hạn chế bê tông rơi tự do.

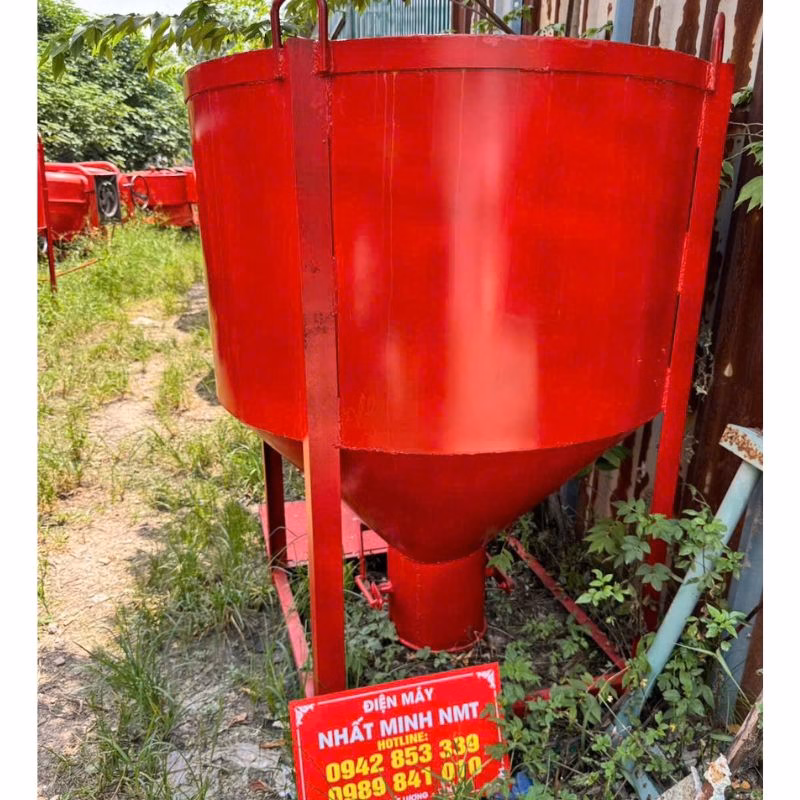

Cấu tạo phễu đổ bê tông
Nguyên lý hoạt động phễu đổ bê tông
Đầu tiên kiểm tra cửa xả xem đã đóng an toàn chưa, tiếp theo phễu đặt ở nơi để nhận bê tông tươi từ máy trộn, xe bồn. Khi bê tông đã đầy phễu thì dùng cẩu tháp hoặc cần cẩu để nâng di chuyển tới nơi cần đổ bê tông. Khi phễu đổ bê tông được đưa đến đúng vị trí thì người vận hành đứng cạnh phễu sẽ mở cửa xả, lúc này bê tông sẽ chảy từ phễu qua cửa xả là máng hoặc ống bạt dẫn bê tông xuống khu vực thi công. Đến khi xả hết bê tông tươi thì đóng cửa xả lại và phễu được đưa trở lại nơi tiếp nhận bê tông để tiếp tục cho chuyến tiếp theo.
Phễu đổ bê tông có những dung tích nào?
Điện Máy Nhất Minh NMT có nhiều dung tích phễu khác nhau phù hợp từ công trình nhỏ tới công trình lớn.
+ Phễu đổ bê tông 0.6m3
Phễu này có kích thước tương đối nhỏ gọn, phù hợp với công trình cần vận chuyển lượng bê tông vừa phải.
+ Phễu đổ bê tông 0.9m3
Đây là dung tích phễu có tính linh hoạt cao, đa số Khách Hàng sử dụng loại dung tích này, phễu 0.9m3 sử dụng cho nhiều hạng mục thi công khác nhau.
+ Phễu đổ bê tông 1.2m3
+ Phễu đổ bê tông 2m3
+ Phễu đổ bê tông 2.5m3

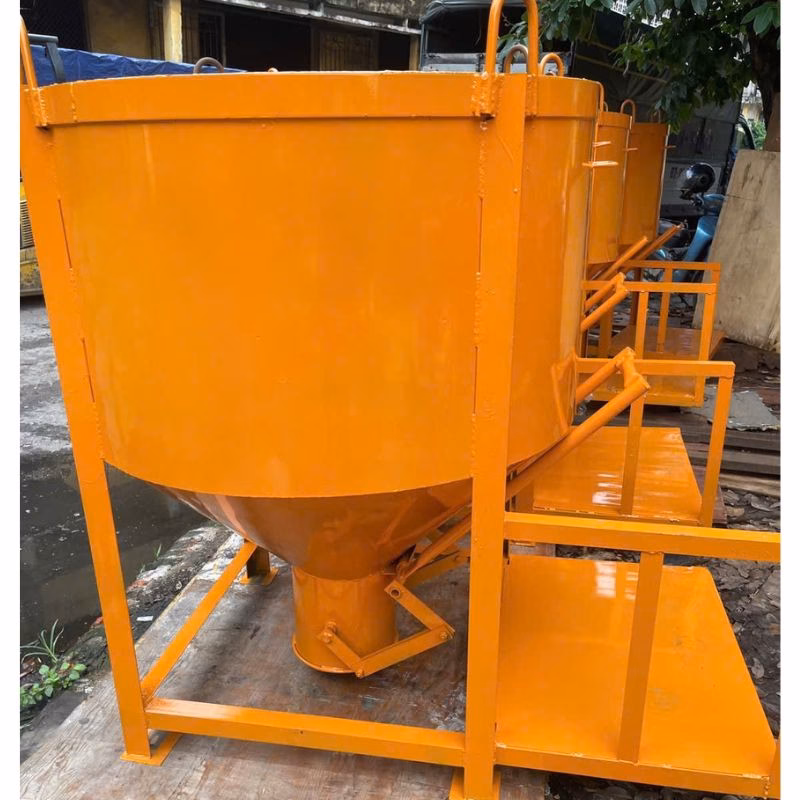

Dung tích phễu đổ bê tông
Nên chọn phễu đổ bê tông dung tích bao nhiêu là phù hợp?
Không phải cứ sử dụng phễu đổ bê tông lớn nhất là mang lại hiệu quả tốt nhất.
Khi lựa chọn phễu, cần xem xét các tiêu chí sau:
+ Khối lượng bê tông cần thi công.
+ Khả năng nâng của cẩu tháp hoặc cần cẩu.
+ Bán kính và chiều cao nâng thực tế.
+ Không gian cần thi công.
+ Kích thước khu vực cần đổ bê tông.
+ Tần suất nâng hạ trong một ca làm việc.
Phễu đổ bê tông được sử dụng cho các hạng mục nào?
Phễu bê tông được sử dụng trong rất nhiều hạng mục như:
+ Đổ bê tông cột.
+ Đổ bê tông dầm và sàn.
+ Thi công móng.
+ Đổ bê tông vách.
+ Công trình nhà cao tầng.
+ Công trình cầu đường.
+ Các vị trí mà xe bồn khó tiếp cận trực tiếp.
Bạn có thể lựa chọn phễu có lan can hoặc không lan can, phễu có máng hoặc kết hợp thêm ống bạt đổ bê tông.

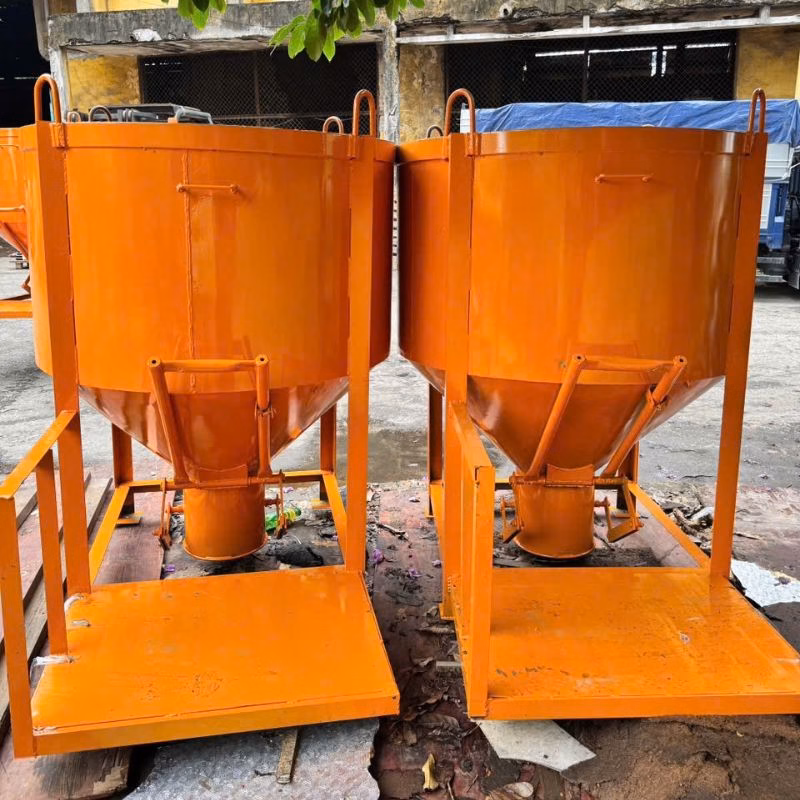

Phễu đổ bê tông Điện Máy Nhất Minh NMT
Mua phễu đổ bê tông ở đâu?
Khi lựa chọn phễu đổ, bạn không nên chỉ quan tâm tới giá mà cần quan tâm xem xét dung tích, kết cấu, kích thước, và khả năng đáp ứng nhu cầu thực tế của công trình.
Hiện nay Điện Máy Nhất Minh NMT sẵn kho nhiều dòng phễu đổ bê tông với các dung tích khác nhau như 0.6m3, 0.9m3, 1.2m3, 1.5m3, 2m3 và 2.5m3, cùng các phiên bản có lan can, có máng, và ống bạt để cho khách hàng lựa chọn.
